力学环境试验

概述

冲击试验/碰撞试验一般是确定军用、民用仪器设备在经受外力冲撞作用时产品的安全性、可靠性和有效性的测试。

试验产品/应用领域
1.道路交通类：道路车辆电子电气设备、轨道交通机车车辆设备与装置、汽车零部件等
2.计算机类：电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器等
3.电子通信类：手机、射频器、电子通信元器件等
4.电器类：家电、灯具、变电器等各类家电电器设备、仪器仪表、医疗器械
5.包装运输件：包装箱、运输设备等

使用/参考标准
道路车辆 电气及电子设备的环境条件和试验 第3部分 机械负荷 GBT 28046.3-2011 4.2
轨道交通 机车车辆设备冲击和振动试验 GB/T 21563-2018
电连接器试验方法 GJB 1217A-2010 2000类方法2004
电子及电气元件试验方法 GJB 360B-2009 200类方法213
军用装备实验室环境试验方法第18部分：冲击试验 GJB 150.18A-2009
电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击 GB/T 2423.5-2019

基本参数
冲击参数:    　
最大冲击加速度    500g
最大脉冲宽度    18ms
最大荷载    50kg
碰撞参数:    　    　
最大试验负载    100kg
台面尺寸    (500x 700) mm
脉冲持续时间    (6～18) ms
脉冲加速度    50～1000m/s2
碰撞脉冲重复频率    ≤100次/min
台体尺寸    (800x900x 700) mm

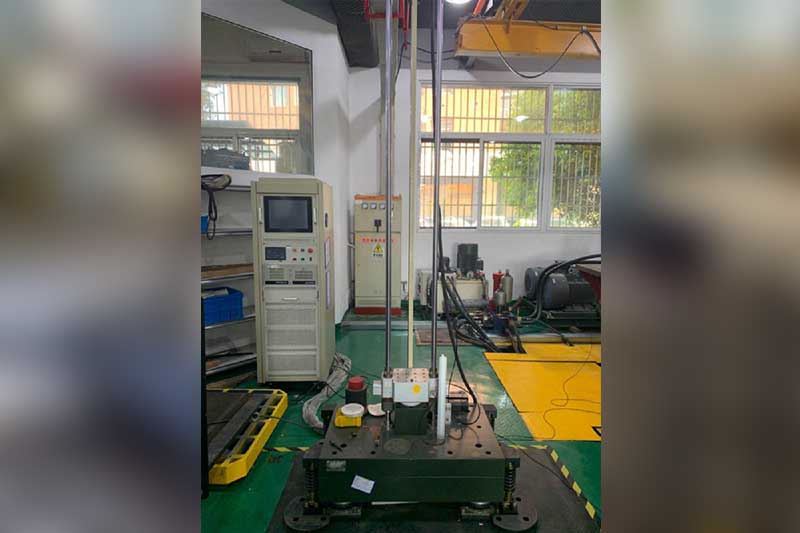

冲击试验案例图

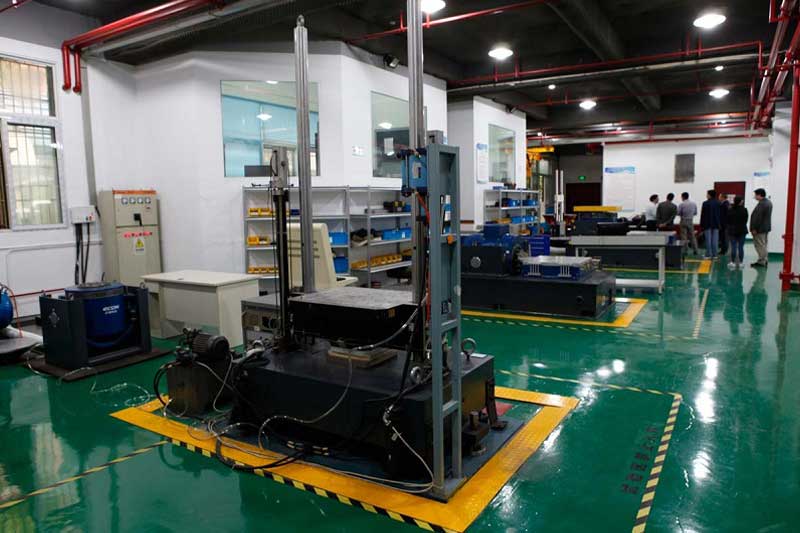

碰撞试验案例图
